天井カメラくんwith棋譜起こし

操作説明書

システム構成

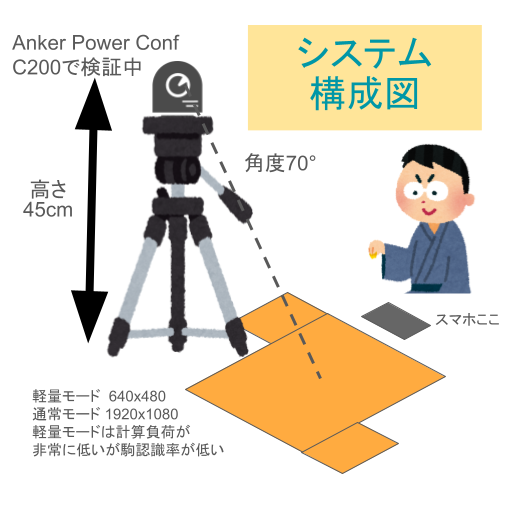

システム構成図

推奨設定：

  • カメラ：Anker Power Conf C200推奨（ただし、スマホカメラも使用可能）
  • 高さ：将棋盤から45cm
  • 角度：70度
  • 軽量モード：640x480（計算負荷が低いが駒認識率が低い）
  • 通常モード：1920x1080（高精度）

0. まず最短で動かす（1分で開始）

  1. 三脚で盤面が全体写る位置にUSBカメラもしくはスマホを固定
  2. アプリを起動 → 「開始(三脚使用)」
  3. 画面で盤面が全体に入るよう調整
  4. 「対局開始」 → 対局画面へ
  5. 対局画面で 「ゲーム開始」 を押して記録開始

1. アプリ起動直後（スタート画面）

表示要素

各トグルの意味

スタートボタン

「開始(三脚使用)」

  • 三脚運用を想定した処理に切替
  • 画角調整へ進む

2. 画角調整画面

画面構成

画角調整の操作手順

主なボタンと挙動

3. 対局画面

画面構成（横スクロール）

操作の流れ

  1. 「ゲーム開始」
    記録開始。軽量モード時は即時処理開始。
  2. 左画面で検出が正常か確認
    目盛り再検出：緑の線と目盛りがずれている場合は、再検出ボタンを押して調整
    目盛り線が斜めに表示される場合は、画角調整からやり直して方が良い
    駒が存在する箇所は赤く表示される。誤認識している場合は画角調整か再検出を行う
  3. 対局を進める
  4. KIFは随時更新保存される

ゲーム開始直後

ゲーム開始直後の動作

対局進行中

少し動かした後の動作

駒打ち（誤検出回避）

駒打ちの際、誤検出を避けるため、ユーザーが選択しなければならない場合があります。

駒打ち時の選択画面

駒取り（誤検出訂正）

駒取りの際、誤検出するとユーザーに訂正を求める場合があります。

駒取り時の訂正画面

4. 盤面の巻き戻し（UNDO）

盤面画像をタップすると

「一手前の状態に戻しますか？」ダイアログが出る。誤認識した場合に使用。

5. 棋譜・QRコード出力

棋譜表示

QRコード表示

6. 保存先（KIF / MP4）

7. 権限（Android）

起動時に自動で権限を要求します。

必要な権限：

  • カメラ
  • ストレージ（読み書き）
  • インターネット / ネットワーク状態
  • メディア読み取り

8. つまずきポイント（実運用）

9. 参考

10. 謝意
